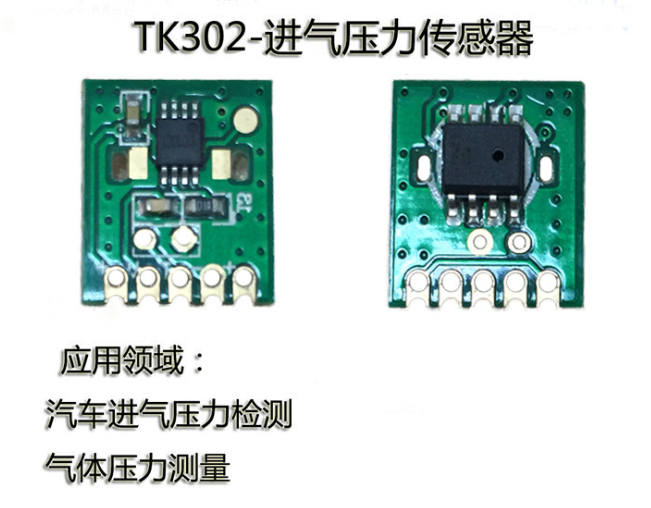

TK302进气压力数字模块 汽车进气压力检测

TK302进气压力数字模块  （王小姐13510710521）

1、产品描述：

本产品为新款高灵敏度的压力、温度测量模块；

压力测量采用进口压力芯片传感器，芯片是采用机械方法组成一个惠斯顿电桥，由IC对信号放大处理、输出。温度采用热敏电阻。

2、应用领域：

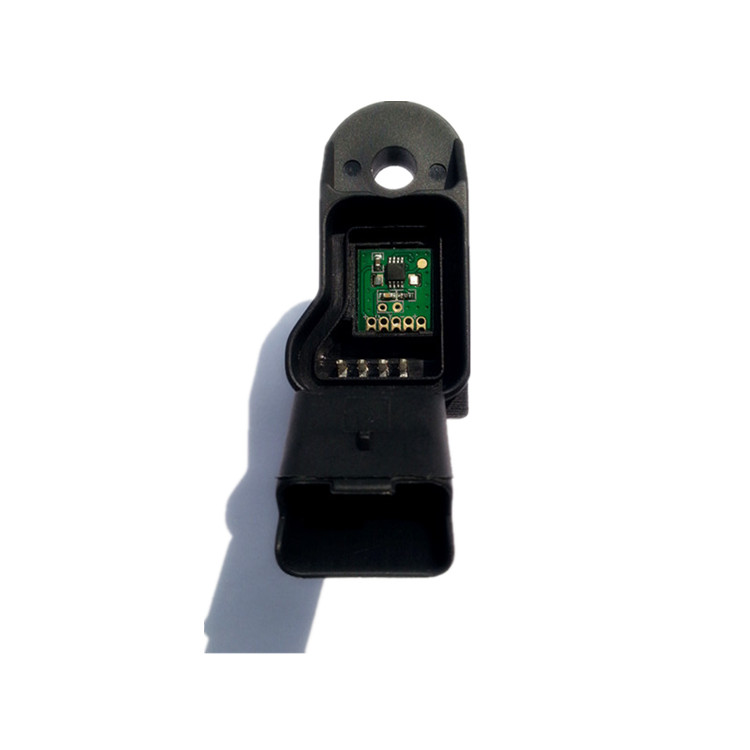

     汽车进气压力检测

     气体压力测量

3、产品高性价比：

a、高精度扩散硅压力IC传感芯片
b、稳定可靠的温度测量

c、采用性能更可靠的铝合金板材

d、本模块集合信号采集、处理，输出0.5—4.5V电压信号

e、已经做好温补，校准，方便客户直接组装使用

f、售后服务好，做全程的技术指导与协助

4、规格参数：

工作电压-----------------------5V±0.25V

压力量程范围-----------10KPa~110KPa ~300KPA~500KPA~700KPA

输出量程范围------------0.5~4.VDC    （或定制，非常方便）

压力测量精度-----------------1% FS

工作环境温度-------------－10~+125℃

5、接线方式：

①OUT 白色线

②VCC 红色线

③NTC 棕色线

④GND 黑色线

6、气压信号输出:

      输出电压信号：0.5~4.5V，可以根据客户的要求来订制不同的输出量程！

7、温度信号输出：预留温度元件焊接位置，需要的话，客户可以自行焊上温度传感器即可。
